O Digipan
Este é um software livre para o PSK31. Eu não farei considerações a respeito da instalação e montagem de uma interface devido a enorme variedade de projetos disponíveis na internet que servem para todos os modos digitais, você poderá usar até a plaquinha da interface do echolink muito conhecida por todos.
Para quem não tem uma interface com placa de som embutido como por exemplo a Signalink, precisará ajustar a placa de som do seu computador, iniciaremos dando como exemplo de configuração de uma placa de som genérica que servirá como base para todos os tipos e modelos de placa de som.
A placa de som no computador pode ter 3 ou 4 portas. Em cartões com 4 portas, microfone, entrada de linha (line in), saída de linha (line out), e alto-falantes. Em cartões com 3 portas, geralmente são os seguintes: microfone, line out e alto-falante. Se você tem um com apenas 3 portas, não se preocupe, como um adaptador "Y" podem ser obtidas em lojas de material eletrônico, que permitirá você usar a saída para o alto-falante.
Pode ser necessário usar a tomada de microfone da placa de som em vez da entrada de linha, mas normalmente o plug é tomada mono, e o audio poderá ficar um pouco saturado. É interessante você usar o LINE IN e o LINE OUT se eles estão em sua placa de som.

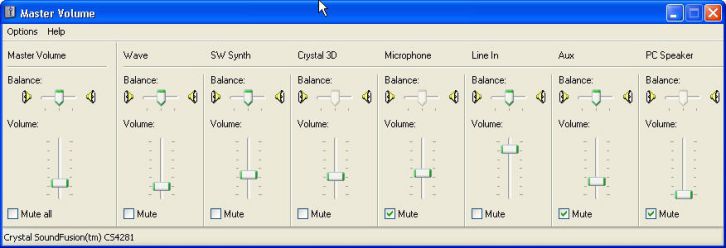

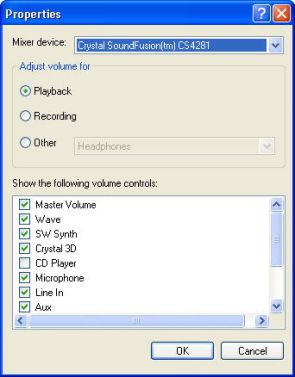

Ao olhar para as configurações da placa de som no computador, encontrará muitos controles diferentes, para muitas funções. Normalmente você vai se interessar no Line in, Line Out, volume principal e Microfone. Comece com o meio caminho dos controles aberto, e nada mudo. Um pouco de experimentação irá mostrar-lhe que você precisa ou não precisa. Para abrir os controles da placa de som, você poderá clicar duas vezes no ícone do pequeno alto-falante no canto inferior direito do seu monitor. Você deverá obter uma tela semelhante à mostrada abaixo. Ele mostra os controles globais que estão sendo usados. Se você clicar em "Opções" no menu acima, e então o botão de reprodução, você terá uma tela semelhante abaixo. Você pode marcar os controles que você deseja usar. Depois de fazer suas escolhas, clique em OK e você terá os controles selecionados na tela para ajustar.
Para ouvir como soa um sinal de PSK31, clique no ícone som
Você vai descobrir que o PSK31 (BPSK) é provavelmente o modo mais eficaz.
Você vai querer tentar transmitir, primeiro desligue o compressor de voz , se você tiver um.
Se você tem um menu em seu equipamento que lhe permite definir um nível de certo, defina a potência em torno de 15 a 20 watts. Esta é toda a potência que você vai precisar.
Não é apenas nos modos digitais, excesso de potência ou ganho de microfone muito alto, só tendem a dar-lhe um sinal de largura sujo, e causar interferência a outros operadores.
Se o seu equipamento não tem um controle de potência, poderá ainda ser controlado de forma muito fácil. Use a lateral superior (USB) para os modos digitais.
O menu de configuração do Digipan tem um botão de movimentação do transmissor, que fará com que controle a sua transmissão, como mostrado abaixo.
Novamente, como no controle de gravação, você normalmente só precisará de um ou dois itens selecionados, geralmente "Wave". Agora, supondo que você está na parte boa da banda, e podendo ver outras estações na cachoeira, encontre um ponto claro longe da atividade, e clique nesse ponto com o mouse. Isso é onde você vai estar na cachoeira.
Se o seu equipamento tem um menu de potência, defina para 15 watts, clique no controle de TX no menu do Digipan, e rapidamente ajuste o controle do transmissor no Digipan para onde o seu medidor de saída mostre a quantidade adequada de saída mínima de ALC.
Se o seu equipamento não tem ajuste de potência, ajuste o controle como mencionado acima, até a sua saída mostrar 15 a 20 watts , que deverá reflectir um nível baixo de ALC.
Você agora está no ar e operacional.
Eudoxio J Mondego - PY1EU

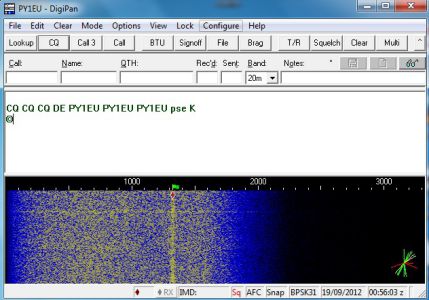

Selecionando o "Waterfall drive", aparecerá o espectro como se fosse uma cachoeira, conforme mostrado abaixo.
Na maioria das aplicações, você vai realmente só precisar ter o "line" selecionado na sua placa de som.
Você está agora na melhor das hipóteses com alguns rabiscos aparecendo na área de recepção do software.
Agora coloque a sua seta do mouse sobre uma das linhas amarelas descendo a tela, e clique uma vez. Em seguida, será a cópia da estação que está transmitindo.
Faça suas seleções, clique em OK e, em seguida, ajustar os controles apropriados. Agora você deverá estar pronto com as configurações da placa de som e vamos configurar finalmente o software Digipan.

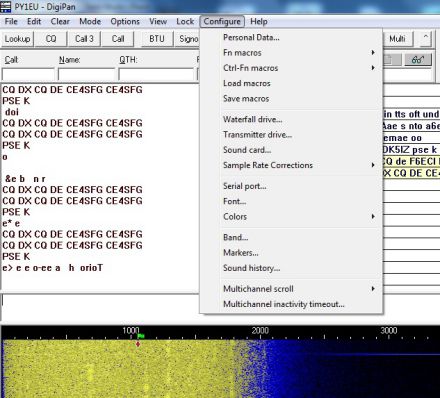

Ative o software Digipan, e em seguida, clique no botão Configurar, conforme abaixo.

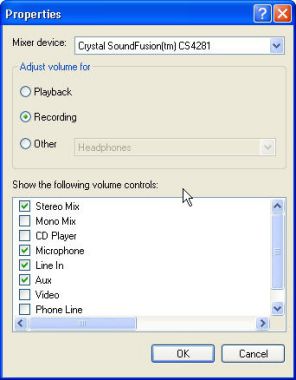

Depois de definir os controles de reprodução, volte para Opções e selecione a seção de gravação, como mostrado abaixo.
* O uso corrente a partir de 2010, com base na observação, é centrado em 7,070.15 e 21,070.15.
7,035.15 é comumente usado na Região 2 a partir de 2012.
Não há lista oficial, as frequências são determinadas por convenção comum.
* A IARU Região 1 plano de bandas foi revista em março de 2009.
CW somente na Europa / África / Oriente Médio e ex-URSS é agora 7,000-7,040, e a seção DigiMode é agora 7,040-7,060.
História
O PSK31 foi desenvolvido pelo Inglês radio amador Pedro Martinez (G3PLX) e apresentado à comunidade em dezembro de 1998.
PSK31 foi recebido com entusiasmo, e seu uso cresceu em popularidade em todo o mundo nas comunicações digitais. Devido à eficiência do modo, tornou-se, e continua a ser, e especialmente popular entre os operadores cujas condições não permitem a montagem de um sistema de grandes antenas e / ou o uso de alta potência.
Uso e implementação
Um operador de PSK31 geralmente usa a banda lateral única no transceptor (USB) conetado à placa de som do PC rodando o software do PSK31. Quando o operador introduz a mensagem na transmissão, o software gera um tom de áudio que soa para o ouvido humano como um apito contínuo e com um ligeiro gorjeio. Este é então alimentado através da entrada de microfone (usando um resistor intermediário para reduzir os níveis da saída de audio da placa de som para o microfone) ou pode ser usado a saida auxiliar no transceptor, para a transmissão.
Do ponto de vista do emissor, isso equivale a pouco mais do que alguém assobiando no microfone. No entanto, o software rapidamente muda a fase do sinal de áudio entre dois estados (daí o nome "phase-shift keying"), formando os códigos de caracteres. Estes desvios de fase servem na mesma função que os dois tons usados no tradicional RTTY e sistemas similares.
Para decodificar o PSK31, o apito de áudio recebido na saída do fone de ouvido do transceptor é alimentado na entrada de áudio da placa de som, e o software decodifica. O software também inclui uma interface do usuário no computador, que é usada para exibir o texto decodificado e gerenciar a configuração do software.
O uso do PSK31 não requer a utilização exclusiva de um computador dedicado. Quando não está em execução o programa do PSK31, o computador da estação ainda pode ser usado exatamente como antes. A placa de som usada no PSK31 pode ser também usada para outras modalidades, e muitos programas já foram criados para utilizar a mesma tecnologia e para outros modos interessantes como RTTY , Hellschreiber , MFSK, Olivia etc. Então, uma vez que foi configurado para executar PSK31, o mesmo computador pode também ser usado para explorar uma variedade desses outros modos digitais.
Além de um transceptor de rádio padrão, muito pouco equipamento é necessário para usar o PSK31. Normalmente um computador mais antigo e alguns cabos serão o suficiente. O software é livre para baixar e roda-lo sobre velhos computadores lentos da era Pentium ou mesmo antes. Muitos operadores já utilizam um dispositivo disponível comercialmente que é uma interface / modem entre os seus computadores e rádios. Estes dispositivos incorporam o casamento de impedância necessário e o ajuste de nível de som necessário, para permitir a saída da placa de som para ser injetado na entrada do microfone, e saída de áudio do rádio para ser enviado para a entrada da placa de som, e também lidar com a comutação rádio transmitir-receber. As atuais interfaces também incorporam a sua própria placa de som , e pode portanto, ser alimentados e executados a partir do PC através de uma única conexão USB.
O PSK31 muitas vezes pode superar a interferência e pobres situações de propagação, onde as condições de voz ou dados de outros métodos de comunicação falham. No entanto, o PSK31 foi concebido apenas para uso de lazer por amadores, e devido à sua velocidade relativamente lenta e pouco ou nenhum controle de erros , não é destinado para a transmissão de grandes blocos de dados ou de texto, ou dados críticos que exigem alta imunidade de erros.
